Excelで「座標を使った作図」や「座標値をもとにした計算」をしたいと思ったことはありませんか？
たとえば、XYの位置をグラフで可視化したり、点と点の距離や面積を計算したりと、Excelは意外と“座標の扱い”にも強いツールです。
このページでは、Excel初心者の方でも理解できるように、座標の作成・表示・計算の方法をわかりやすく解説します。
グラフを使った図形の表示方法から、距離・面積の数式まで、目的に応じて使えるノウハウをまとめました。

Excelで座標データを作成・表示する基本操作

座標データの入力と整え方（X軸・Y軸の関係）

Excelで座標を扱う場合、まずは「X軸」と「Y軸」の数値を別の列に分けて入力します。
たとえば以下のように、X座標（横軸）とY座標（縦軸）をそれぞれ列にまとめておくと、後の作図や計算がしやすくなります。

このような形式でデータを準備しておけば、散布図や数式で簡単に活用できます。

ポイント：

• X（横方向）を左側の列、Y（縦方向）を右側の列にするのが一般的

• データ数が多い場合は、「名前」や「地点番号」などを別列で管理しておくと便利です

散布図を使って座標をグラフ化する手順

Excelでは、「散布図」グラフを使うとXY座標を視覚的に表現できます。

作成手順：

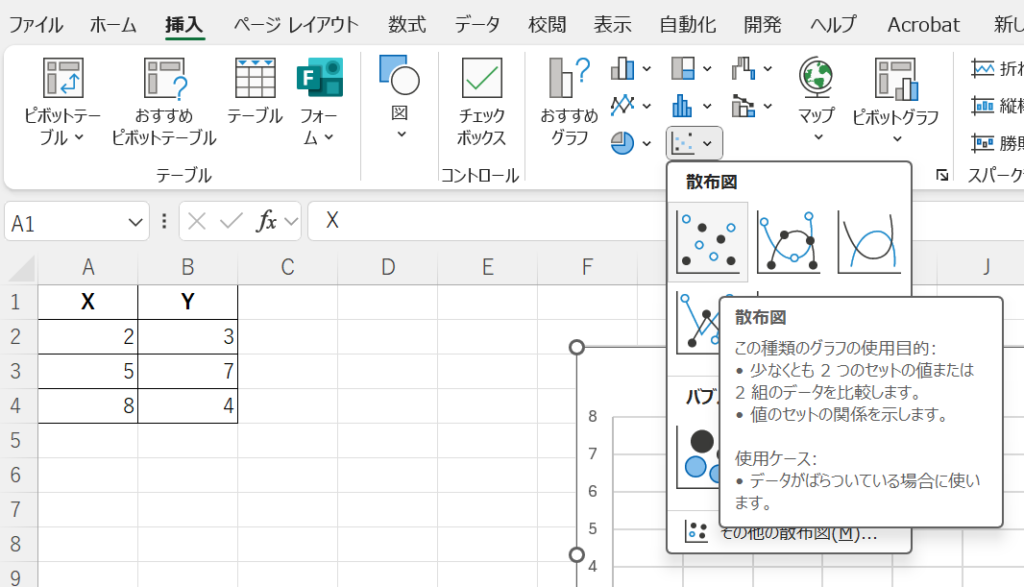

1. X・Yの数値が入った表を選択

2. 「挿入」タブ → 「散布図」→「マーカーのみ」を選択


3. 必要に応じてタイトルや軸ラベルを追加

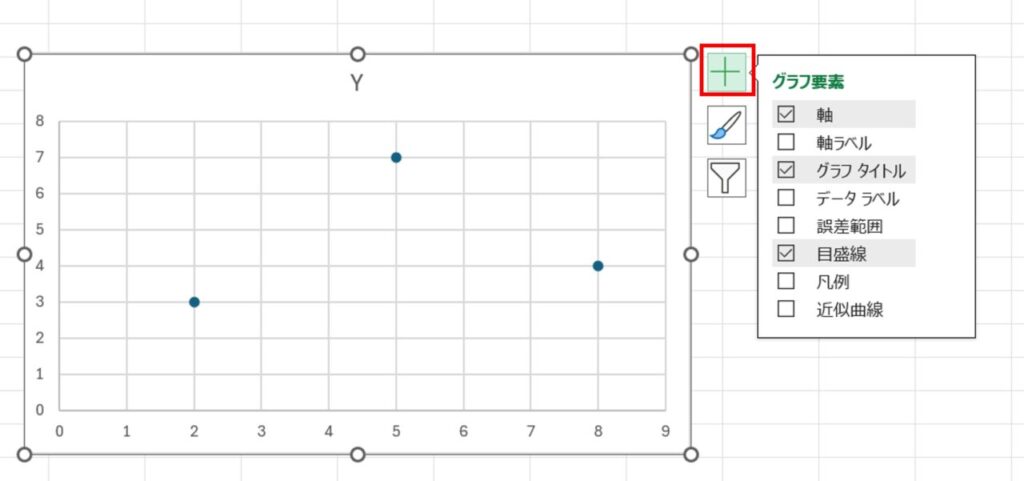

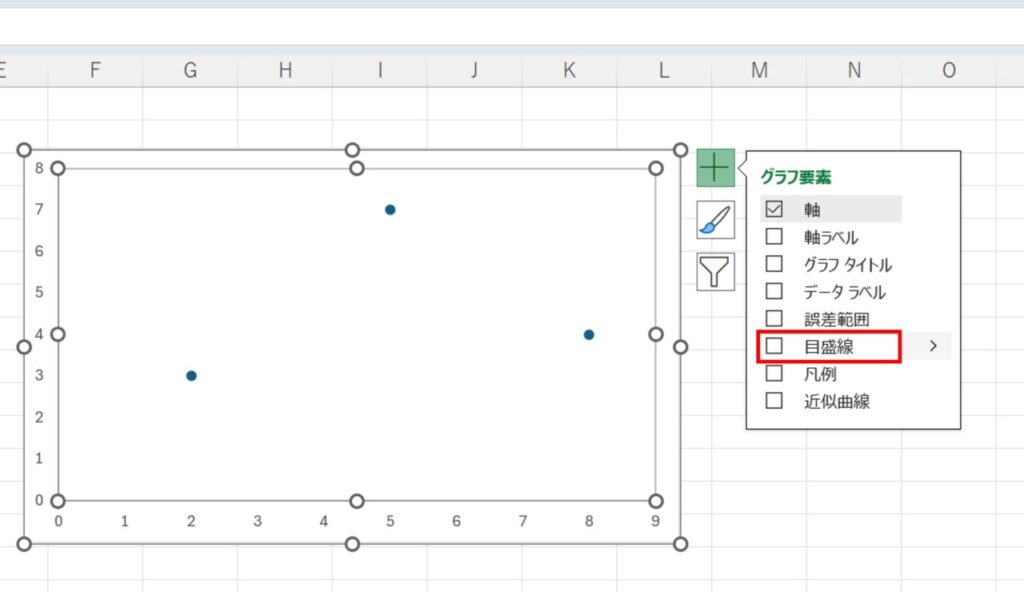

   グラフを選択した際に右上に現れる＋マークボタンを押すと、グラフ要素の編集メニューを表示させることができます。


すると、XY座標の点が配置されたグラフが表示されます。
この方法を使えば、座標をもとにした図形や位置関係をExcel上で簡単に可視化できます。

グラフ上に座標を表示する（データラベルの使い方）

散布図で表示された点に、それぞれのXY座標（例：(2, 3)）をラベルとして表示することができます。
見た目で位置を確認するだけでなく、数値の確認も同時にできるようになる便利な方法です。

作成手順：

1. グラフ上の点をクリックし、全体の「系列（データのまとまり）」を選択します

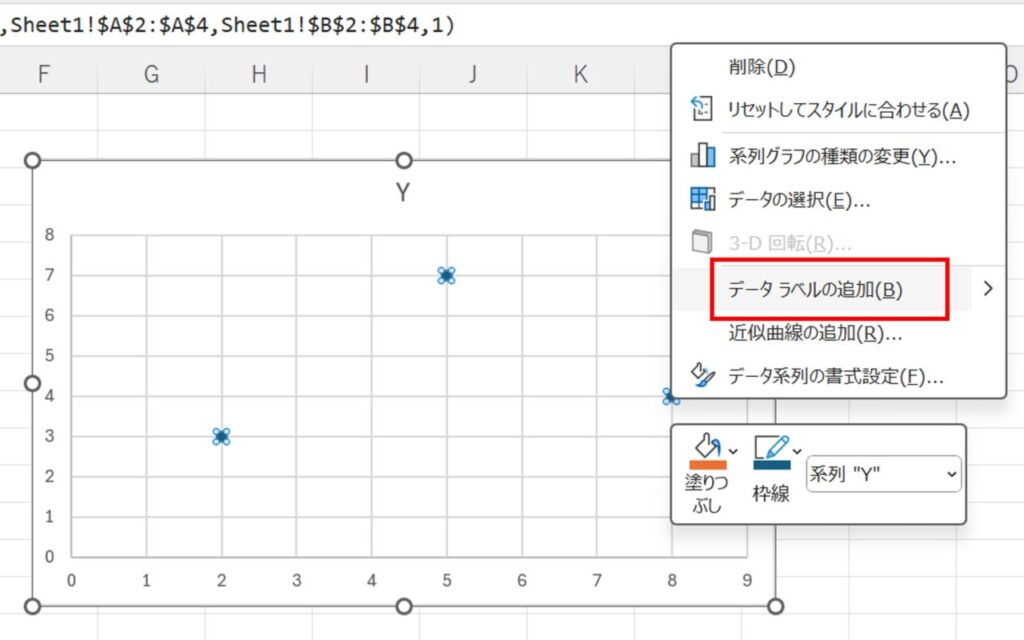

2. 右クリックして「データラベルの追加」を選びます

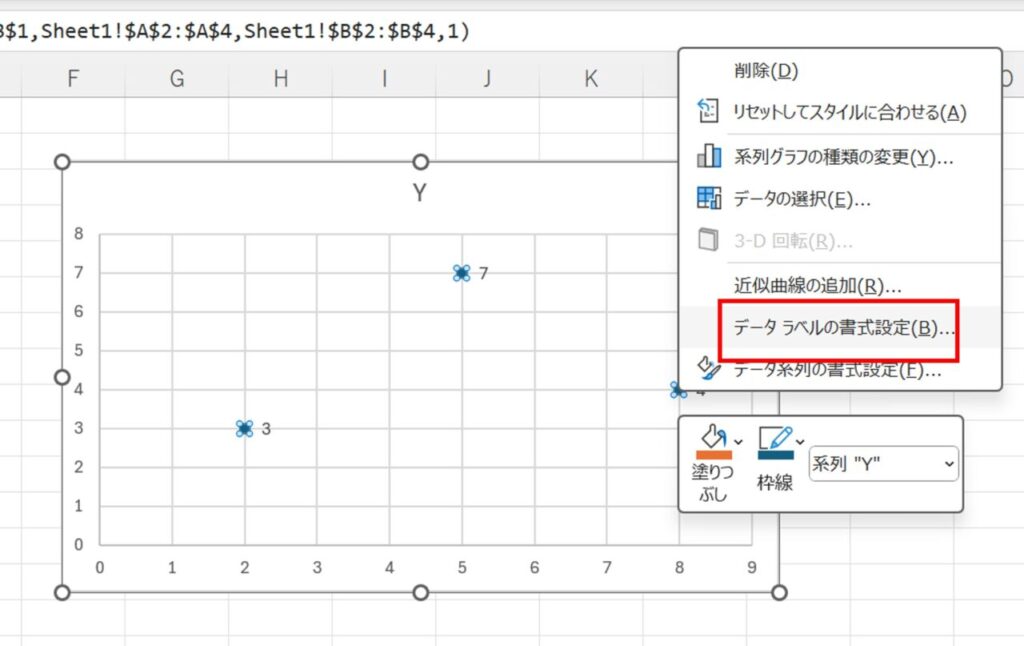

3. もう一度ラベルを右クリックして、「データラベルの書式設定」を開きます

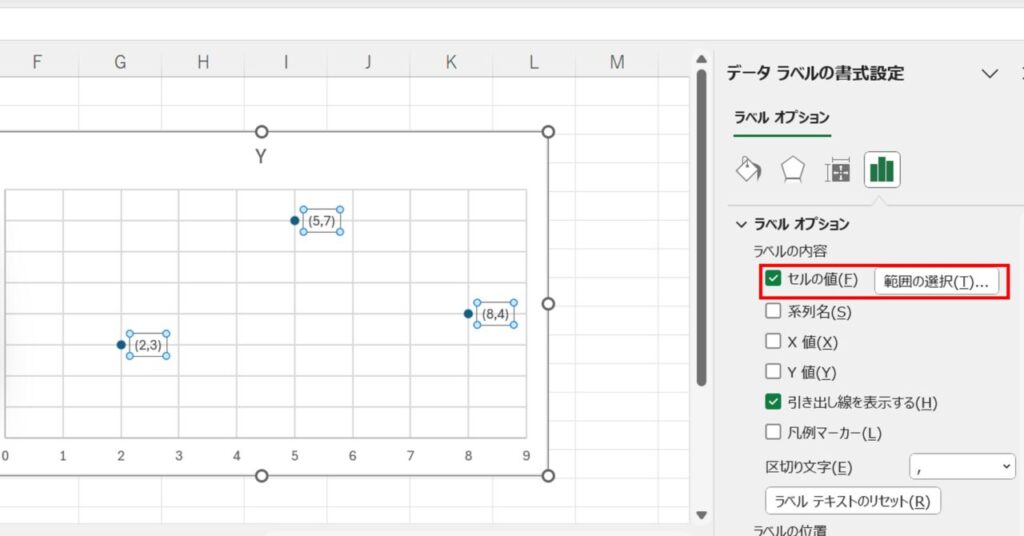

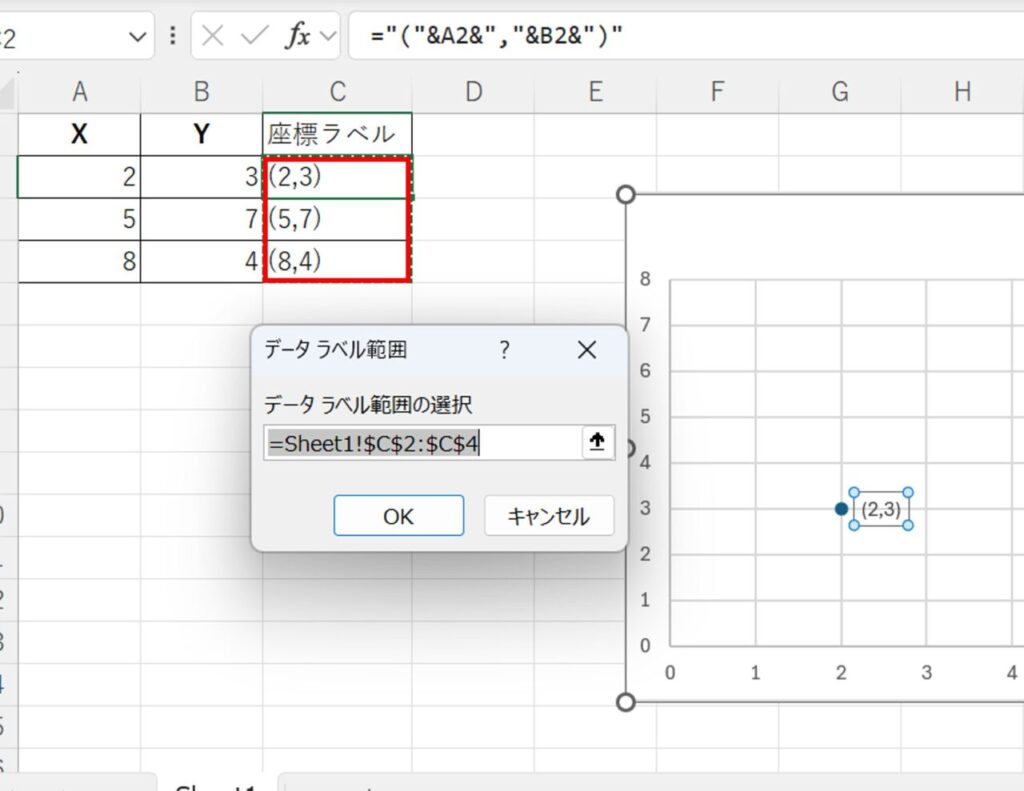

4. 「ラベルオプション」の中から「セルの値」にチェックを入れます


5. 事前にXY座標の形式で表示したい文字列を別セルに作っておき、範囲指定します



表示ラベルの作り方（結合式）

たとえば、XがA列、YがB列にある場合は、C列などに以下のような数式を入力すると、
「(X, Y)」の形式で座標を表示できます：

="("&A2&","&B2&")"

これを下の行までオートフィルすれば、複数の点に対しても一括で設定できます。

このように、ラベルの表示を工夫することで、データの正確な位置を視覚的に把握しやすくなり、資料としても見やすくなります。

散布図上の点に座標を表示したい場合は、今回紹介した「データラベル」と「セルの値」を組み合わせる方法が利用できます。
なお、2本の線が交わる位置など、元データに含まれていない交点の座標を表示するには、交点を数式などで計算し、その値を新しいデータ系列としてグラフへ追加する必要があります。

応用｜座標軸をカスタマイズして図形っぽく見せる方法

座標グラフを“図形らしく”見せたいときは、軸の設定や目盛りを工夫すると見た目が大きく変わります。

おすすめカスタマイズ：

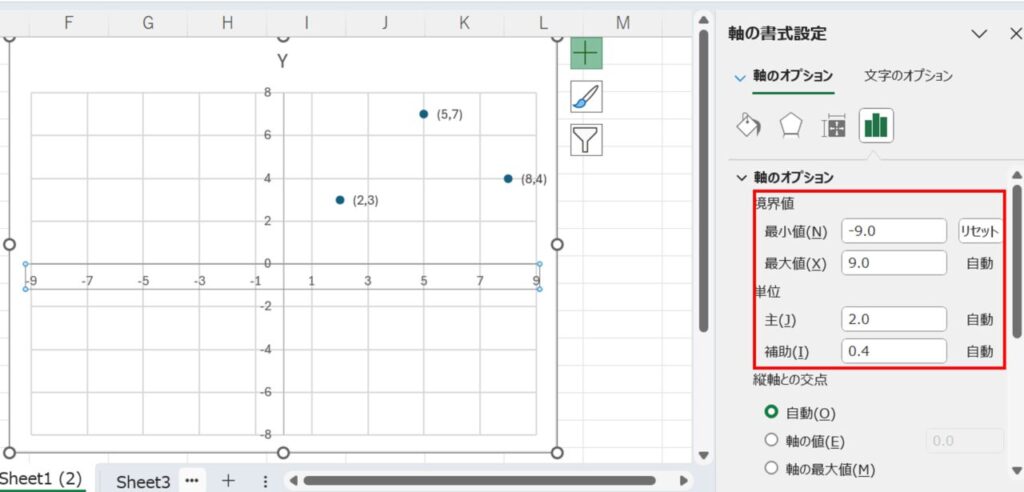

• 原点（0,0）を中央に設定する → 軸の最小値・最大値を手動で設定


• 縦横の比率を揃える → グラフエリアのサイズを手動調整

• 目盛りを非表示にする → 軸ラベルや目盛線をオフにする


こうした調整を加えることで、簡単な「作図ツール」としてもExcelを活用できます。

散布図と折れ線グラフの違い

ExcelでXY座標を正確に表したい場合は、基本的に「散布図」を使用します。

折れ線グラフでは、横軸の値を数値の位置ではなく、項目の並びとして扱うことがあります。そのため、X座標の数値間隔が異なっていても、グラフ上では同じ間隔で並んでしまう場合があります。

一方、散布図はX軸とY軸の両方を数値として扱うため、座標の位置や数値間隔を正確に表現できます。

そのため、次のような場合は散布図が適しています。

• XY座標を正確な位置に表示したい
• 点と点の位置関係を確認したい
• 座標をつないで図形を作成したい

時系列の変化を順番に見せたい場合は折れ線グラフ、XとYの数値の関係や位置を表したい場合は散布図、と使い分けるとわかりやすいでしょう。

Excelで座標を指定してグラフを作る方法

Excelでは、X座標・Y座標をそれぞれ別の列に入力しておけば、その値をもとに散布図を作成できます。

セルへ直接座標を入力するだけなので、特別な設定は必要ありません。

座標を修正するとグラフも自動で更新されるため、試行錯誤しながら図形を作成したい場合にも便利です。

座標グラフでよくある失敗

散布図を作成するときは、次のようなミスがよくあります。

• 折れ線グラフを選択してしまう
• X座標とY座標が逆になっている
• データ範囲の選択漏れで点が表示されない
• 座標軸の最小値・最大値が適切でなく、図形が見切れてしまう

グラフが思ったように表示されない場合は、まずこれらのポイントを確認してみましょう。

Excelで座標を使って距離や面積を計算する方法

2点間の距離を計算する方法（ピタゴラスの定理）

Excelでは、2つの座標間の距離を簡単な数式で計算できます。

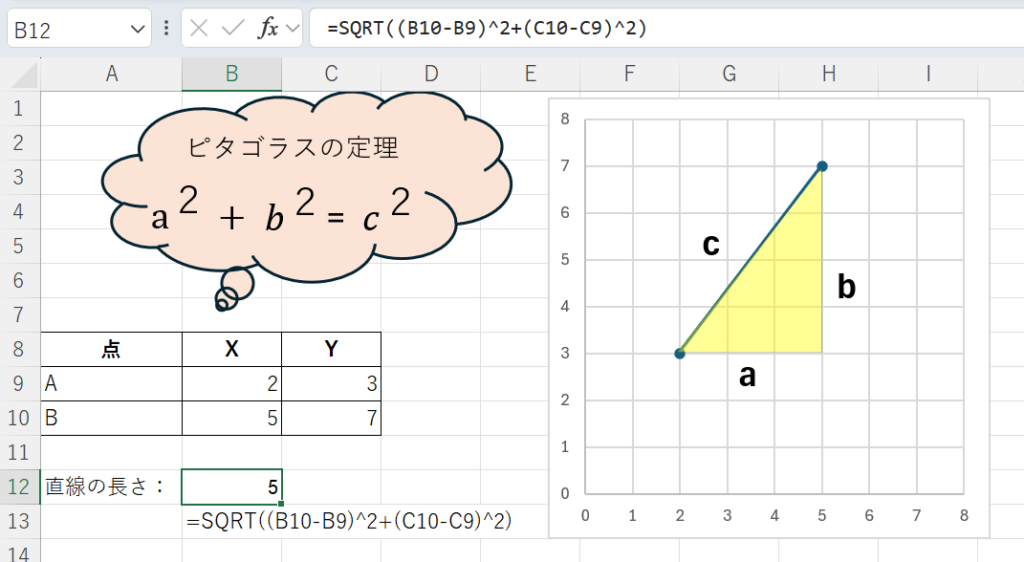

たとえば、点A（X1, Y1）と点B（X2, Y2）の距離は「ピタゴラスの定理」を使って以下の式で求められます。

=SQRT((X2 - X1)^2 + (Y2 - Y1)^2)

実例：

このとき、セルに以下のような数式を入力すれば距離が計算されます。

=SQRT((5-2)^2+(7-3)^2) → 結果は5


補足：

• SQRT関数は平方根を求める関数です

• ^2は2乗を意味します（例：3^2＝9）

複数の座標から多角形の面積を計算する方法（シューズ式）

複数の座標（3点以上）を使って囲まれた図形の面積を求めたい場合、
「シューズ式（Shoelace formula）」という計算方法が便利です。

計算式のイメージ：

面積 ＝
0.5 × | (x1×y2 + x2×y3 + x3×y1) − (y1×x2 + y2×x3 + y3×x1) |

※複数点でも同じロジックを繰り返せばOKです。

Excelでの使い方：

以下のように、X列とY列に座標を入力した場合：

1. 各交差積（X×Y）を順に求める
   ※各点の「X×次のY」を順にかけ算し、足していきます。
   　同様に「Y×次のX」も計算して、最後に差を取りましょう。

2. 最後の点と最初の点をつなげる（「閉じる」）

3. 結果の差を取り、0.5倍して面積にする

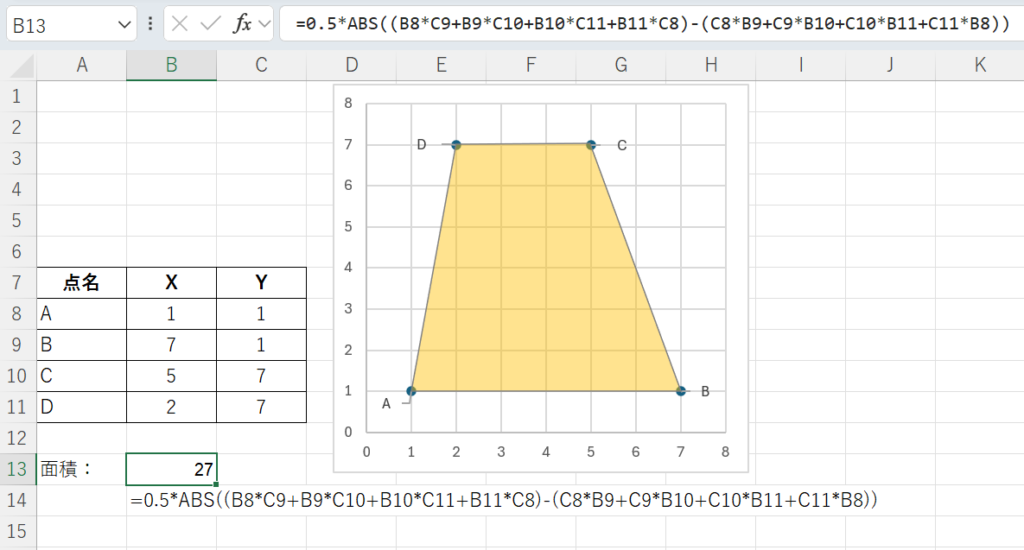

関数例（4点）：X座標をB8～B11、Y座標をC8～C11に入力している場合：

=0.5*ABS((B8*C9+B9*C10+B10*C11+B11*C8)-(C8*B9+C9*B10+C10*B11+C11*B8))

注意点：

• 点は時計回りまたは反時計回りに並べる必要があります

• 最後の点と最初の点を「閉じる」ことを忘れずに

• 計算の順序によってはマイナスの値になることがあるため、最終的な面積を正の値で出すために ABS 関数（絶対値）を使っています。

補足：

本記事では、Excelで座標を扱うための実用的な計算方法をご紹介しましたが、
座標を使った面積の計算方法（座標求積法）について詳しく知りたい方は、以下のサイトも参考になります。

数学的に詳しく知りたい方はこちら（参考リンク）

• 座標求積法の図解解説（PDF）｜北辰測量設計
  　→ 実際の測量に基づいた図と計算表が載っています（PDF資料）

• 座標法公式の導き方・考え方｜土木技術のごみ箱
  　→ 図解で台形分割による説明がわかりやすいです。

「数式の意味もきちんと理解したい」という方には、数学的な視点からの解説もおすすめです。
今回のような面積の求め方は、「座標求積法」や「シューズ式」と呼ばれるもので、図形や測量分野ではよく使われている計算方法です。
興味のある方は、上記の外部リンクをぜひご覧ください。

VBAを使って面積計算を自動化する方法

繰り返し計算を自動化したい場合は、VBA（マクロ）を使って座標データから面積を計算することもできます。

簡単なサンプルVBA（シューズ式）：

Function CalcArea(rngX As Range, rngY As Range) As Double
　Dim i As Long, n As Long
　Dim sum1 As Double, sum2 As Double
　n = rngX.Count
　For i = 1 To n
　　sum1 = sum1 + rngX.Cells(i).Value * rngY.Cells((i Mod n) + 1).Value
　　sum2 = sum2 + rngY.Cells(i).Value * rngX.Cells((i Mod n) + 1).Value
　Next i
　CalcArea = Abs(sum1 - sum2) * 0.5
End Function

使い方：

1. X座標列・Y座標列をそれぞれ範囲選択（例：A2:A5, B2:B5）

2. セルに以下のように記述：

=CalcArea(A2:A5, B2:B5)

※このコードは、X座標とY座標のセル範囲を指定して面積を求める「ユーザー定義関数（UDF）」です。
VBAエディターで標準モジュールを挿入し、コードを貼り付けると、ワークシート上で通常の関数と同じように利用できます。

たとえば、X座標がB8～B11、Y座標がC8～C11に入力されている場合は、次のように指定します。

=CalcArea(B8:B11,C8:C11)

なお、VBAコードを保存するには、ファイルを「Excelマクロ有効ブック（.xlsm）」などのマクロ対応形式で保存してください。通常のExcelブック（.xlsx）のまま保存すると、VBAコードは保持されません。

応用｜計算結果をグラフや表に活用する

計算した距離や面積を表やグラフに反映すると、結果をより確認しやすくなります。

たとえば、次のような活用ができます。

• 面積が一定以上になったら、計算結果を表示しているセルの背景色を変える
• 計算結果をグラフタイトルやデータラベルに表示する
• 座標を変更したときに、2点間の距離を自動で再計算して一覧にする

数式で距離や面積を求めている場合は、元の座標を変更すると計算結果も自動的に更新されます。計算結果を表示したセルをグラフや表に連動させることで、より見やすい資料を作成できます。

よくある質問（FAQ）

Excelで座標を表示するにはどうすればいいですか？

座標から距離を計算できますか？

座標から面積を計算できますか？

ExcelでXYZ座標も扱えますか？

まとめ：Excelでも座標はしっかり扱える！

Excelでは、ただの表計算にとどまらず、XY座標を使ったグラフ表示や、距離・面積の計算まで幅広く対応できます。

本記事では、以下の内容を紹介しました：

• X・Yの座標データを整えて散布図で可視化する方法

• グラフ上に座標ラベルを表示するテクニック

• 数式を使って2点間の距離や多角形の面積を計算する方法

• 必要に応じてVBAで自動化する応用例

初心者の方でも、手順に沿って操作すれば十分に実現可能な内容ばかりです。
まずは少ないデータから試してみて、徐々に応用へとステップアップしていきましょう。

グラフ作成や距離・面積の自動計算など、ちょっとした工夫でExcelがより便利なツールになることをぜひ体感してみてください！
